一套有效監測風管過濾網堵塞情況的方案。

一、背景

無塵車間、潔凈室、工業除塵、排煙等場景的風管系統，過濾網起著阻擋和捕捉空氣中的顆粒物、塵埃、污染物等重要作用，以維護室內空氣質量和保護系統設備。隨著時間的推移，過濾網可能會因污染物的積累而堵塞，導致風阻增加，氣流流動變得不暢，降低了系統的效率。這可能會影響室內空氣質量、加大系統能耗，甚至損壞設備。因此，實時監測風管系統過濾網的堵塞狀態至關重要。

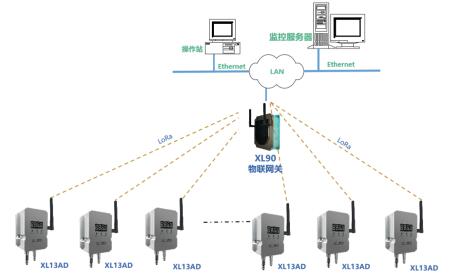

二、方案設計

感知層：采用XL13AD差壓傳感器，將高壓端（長嘴端）接在過濾網前端，負壓端（短嘴端）接在過濾網后端，實時監測過濾網前后端的壓差，為判斷濾網堵塞情況提供數據支撐。

網絡層：XL13AD差壓傳感器通過LoRa無線傳輸數據至XL906物聯網關或XL97網關終端，網關可選Ethernet、Wi-Fi、4G等多種方式將壓差數據傳輸至監控平臺。

平臺層：監控平臺接收網關的數據，分析、檢測當前壓差是否超過預設的報警閾值，如果壓差超過報警閾值，系統將觸發警報并推送報警信息。

三、設備介紹

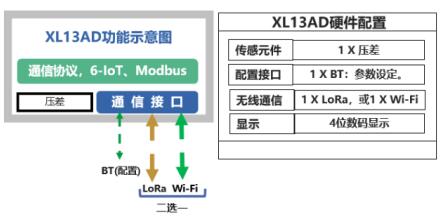

1、XL13AD無線壓差傳感器

可監測潔凈空間、車間、實（試）驗室等場所的大氣差壓，或生產設備排風管、車間換氣管、空調風管等管道的風壓差。

壓差量程：0-1000Pa，可定制

高精度：0.5%FS

低功耗：≤0.2W

APP配置：參數配置簡單便捷

無線傳輸：可選Wi-Fi、LoRa

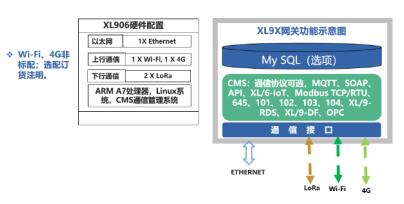

2、XL906物聯網關

XL90物聯網關是信立工業物聯網(XloT)的核心，是節點和平臺之間的通訊樞紐和橋梁，啟動、管理通信網絡，協調節點通信，實現通信管理數據采集、協議轉換轉發等，構建更穩定、更可靠、更安全的無線通信網絡。

四、方案價值

預防維護： 及時監測風管過濾網的堵塞狀態，可以提前發現并解決問題，避免過濾網嚴重堵塞影響系統正常運行，減少維修和更換成本。

空氣優化： 通過保持過濾網的暢通，保障室內空氣質量，為員工提供舒適和健康的工作環境。

能耗降低： 過濾網的堵塞會增加系統的阻力，導致風機需要更大的能量來維持正常的氣流流動。及時檢測和清潔過濾網，可降低系統的能耗。

遠程監控：現場數據無線傳輸至監控平臺，管理員可以遠程監控風管系統的狀態，及時做出響應。
