水、電、汽、氣無線抄表系統----技術方案

來源: | 2021-04-15

方案概述


采集8個車間,水表、電表、汽、氣表的數據,推送至企業管理平臺

?在8個車間,每個車間安裝3臺物聯網關,構建能源數據采集系統的無線通信網絡

?物聯網關,安裝在車間辦公室附近,通過網線從車間辦公室接入企業局域網(LAN)

?每個能源數據采集點,安裝一套無線采集器,獲取能源表,水、電、汽表的數據,通過無線方式上傳至物聯網關

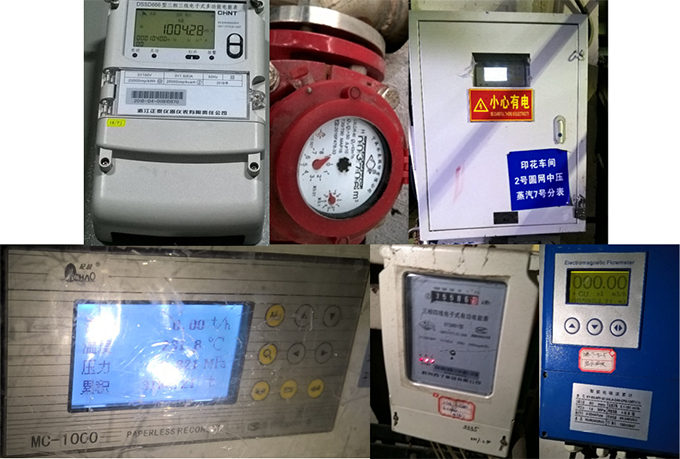

?不同的數據采集點,由于表的差異,選用不同的獲取方式,在后面方案中說明

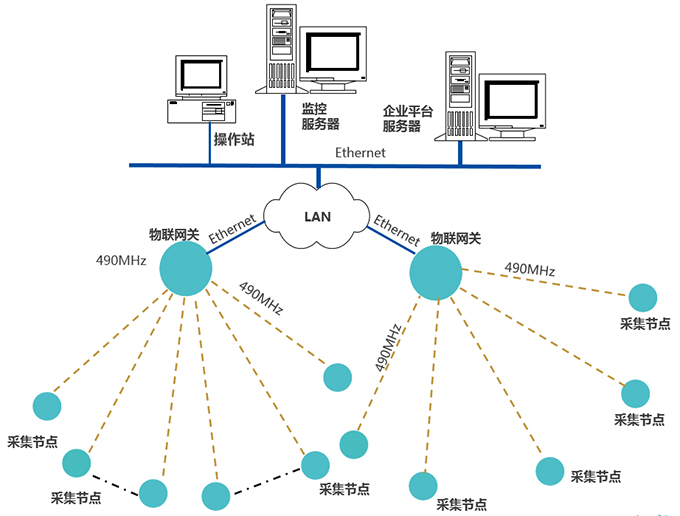

系統網絡示意圖


采集節點,通過490MHz無線上傳數據至物聯網關,網關通過Ethernet,接入LAN,推送數據至企業管理平臺服務器

不同的采集節點裝置,可將數據上傳至同一臺物聯網關

網絡技術參數:

無線頻段:490MHz( 430-510MHz )

應用于跨車間、廠房,傳輸距離300m至10Km

網關支持Ethernet/Wi-Fi/RS485等接口,可同時向多個系統上傳數據

增加中繼,延長傳輸距離;網關可作中繼

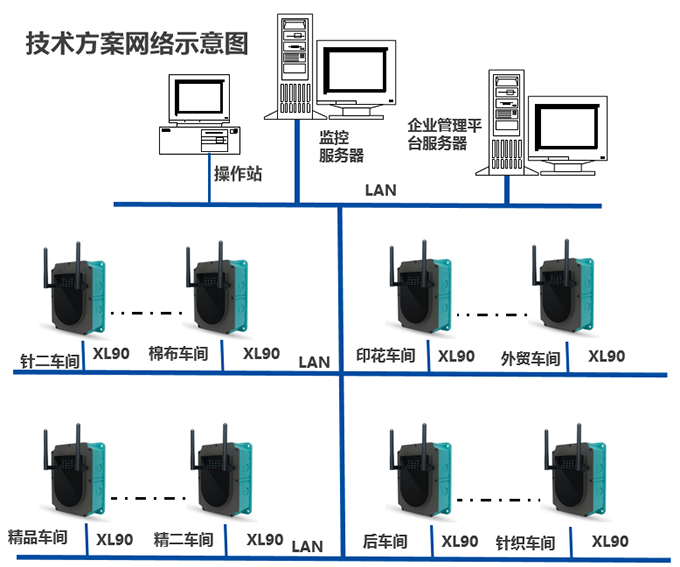

平臺及通信網絡方案


能源數據采集系統的平臺及通信網絡,由平臺服務器、監控服務器、操作站,及物聯網關構成

?平臺服務器、監控服務器、操作站是客戶已有或再建的系統,由客戶提供

?通信網絡,由XL90物聯網關,及企業LAN構成

?網關配置已考慮系統的兼容、擴容,將來再增加能源數據采集點,通信網絡不需要再增加設備

?物聯網關通過無線方式,獲取能源監測點的數據,通過局域網,將數據推送至監控服務器

?物聯網關支持Ethernet/4g/Rs485等通信接口,可將數據推送至多個平臺,可以是公有云或私有云平臺

?Wi-Fi方式傳輸數據,平臺通過LAN直接從節點獲取數據

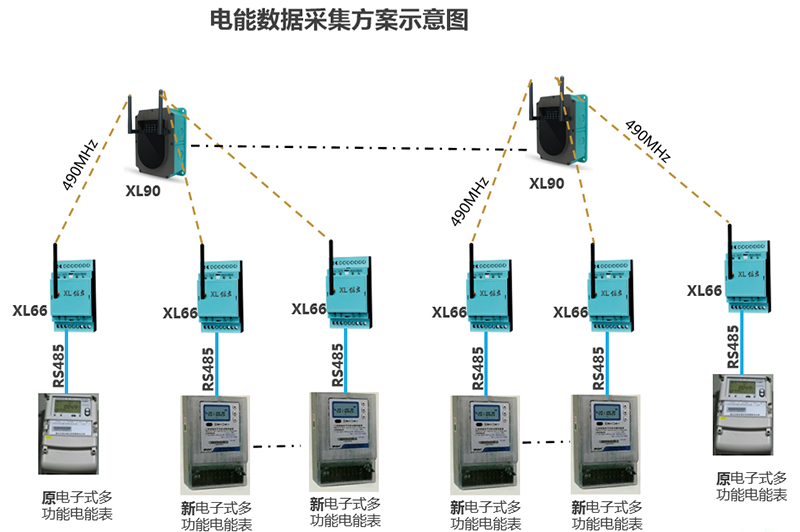

用電數據獲取方案


已安裝有,電子式多功能電能表,的電能監測點(共有4個監測點),每個監測點配置1臺XL66智能轉換器,從電能表讀取用電數據,上傳至XL90物聯網關

其它用電監測點,每個監測點配置1塊DTSD3366G電子式多功能電能表和1臺XL66智能轉換器,獲取監測點的用電數據,上傳至XL90物聯網關

新加的電能表,用于更換原有的老式電表,安裝在原表的位置

用電數據采集,采集電流、電壓、有功、無功、電度,等等用電數據

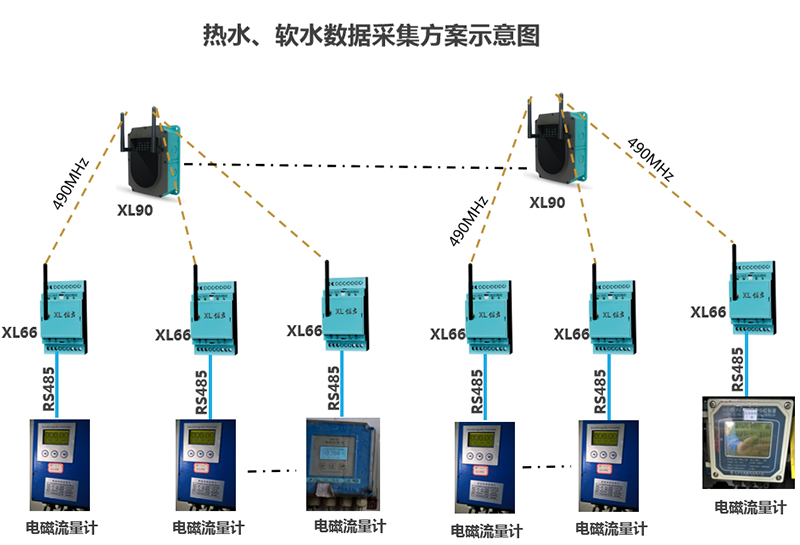

電磁流量計采集方案


電磁流量計,主要計量熱水、冷水的使用量

每個監測點配置1臺XL66智能轉換器,從已安裝的電磁流量計,讀取流量數據,上傳至XL90物聯網關

讀取累計流量、瞬時流量,以及壓力、溫度等數據

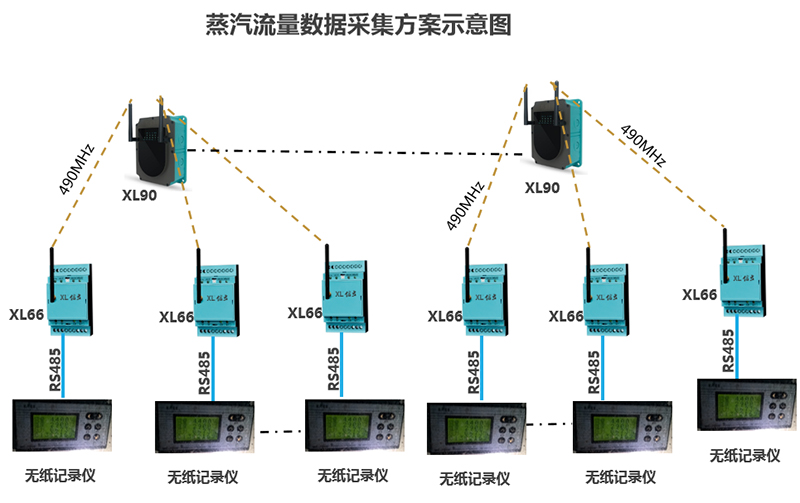

蒸汽流量數據采集方案


現場已安裝有無紙記錄儀,采集蒸汽流量數據

每個監測點配置1臺XL66智能轉換器,從無線記錄儀讀取蒸汽流量數據,上傳至XL90物聯網關

讀取累計流量、瞬時流量,以及壓力、溫度等數據

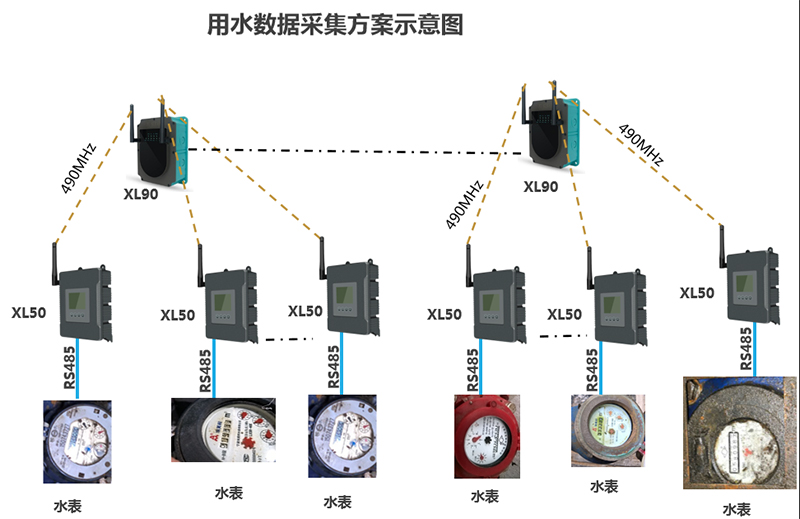

用水數據采集方案


目前安裝的水表,都是機械式的流量表

在每個用水量監測點,配置1套XL50無線采集器

XL50無線采集器,通過攝像傳感器,獲取水表讀數,上傳至XL90物聯網關

讀取累計流量

XL50智能采集裝置,用電池供電,定時獲取水表讀數,并上傳

方案核心應用產品

1、XL90智能網關

2、XL66智能轉換器

3、XL50無線采集器
