電工行業設備運行數據采集技術方案

來源: | 2021-11-08

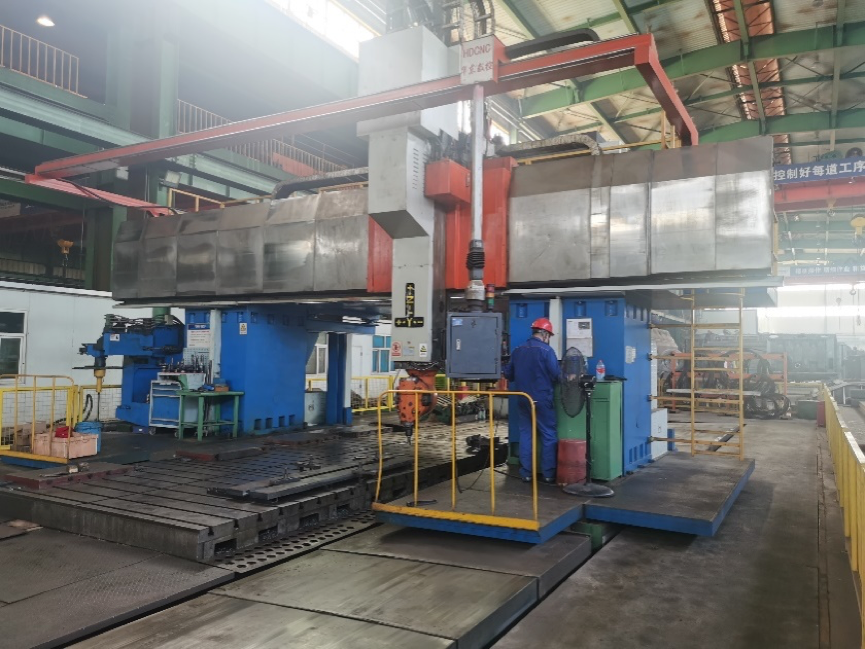

需求概述

公司,大車間、小車間,各類機加、焊接、噴涂等等機器的運行數據,上傳到公司的MES,或是另建一套機器運行行數據分析管控平臺,對獲取的數據據,進行更高層級的分析及機器生產運行管理。






需求的機器運行數據如下:

運行狀態及時間數據:實時運行狀態、開機時間、關機時間、報警監控(故障時間)、運轉時間、空轉時間;

工藝參數:電流、電壓、角度、轉速、壓力、氣體流量、速度;

環境、安全:煙霧報警、可燃氣體、粉塵監測,環境溫、濕度;



運行數據獲取方案



待料時間:根據物料的擺放位置,配置接近,光電或位移等類型傳感器,獲取待料時間;

轉速:加裝轉速傳感器,獲取轉速信號;

進給量:根據設備的進給料操作,加裝位移傳感器,獲取進給量數據;

角度監測:配置角度傳感器,監測角度數據;

配置氣體傳感器:檢測氣體濃度數據,根據現場要求,可選可燃氣體,或其它有害有害的氣體種類傳感器;

配置視覺傳感器:檢測產品加工工藝是否達到質量工藝要求;

檢測是否輸入固定值參數:配置位移等相關功能的傳感器,獲取實際的輸入值,是否是設定的輸入?yún)?shù);

安裝粉塵傳感器:監測PM2.5、PM10

安裝溫度傳感器:采集、記錄設備工作過程中的溫度變化數據;

頻率監測:根據要求,從變頻器采集頻率數據,或是加裝傳感器機器設備運轉往復的頻率;








采集裝置選型及配置方案

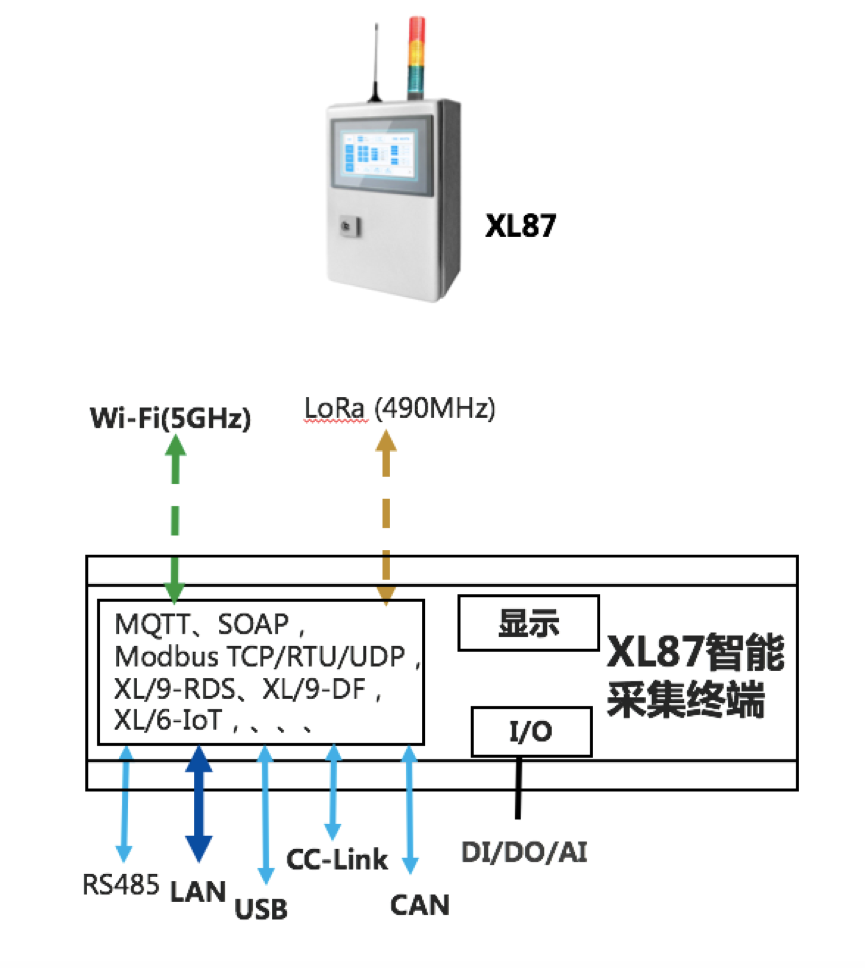

以一臺機器設備為一個數據采集對象,每臺設備配置1XL87智能采集終端;



設備運行狀態數據(啟動、停止、運行、待機、故障、試機):XL87智能數據采集終端,配置有I/O,直接從機器設備的控制系統,采集運行信號,進行分析判斷、計算統計,獲取設備開機時間、停機時間、運轉時間、空轉時間、異常故障報警、顯示實時運行狀態,按班、開、周、月時段,統計各狀態的持續時間,計算、分析設備的時間利用、設備性能、產品品質,及設備的綜合效率,生成用戶需要的生產技術指標數據;

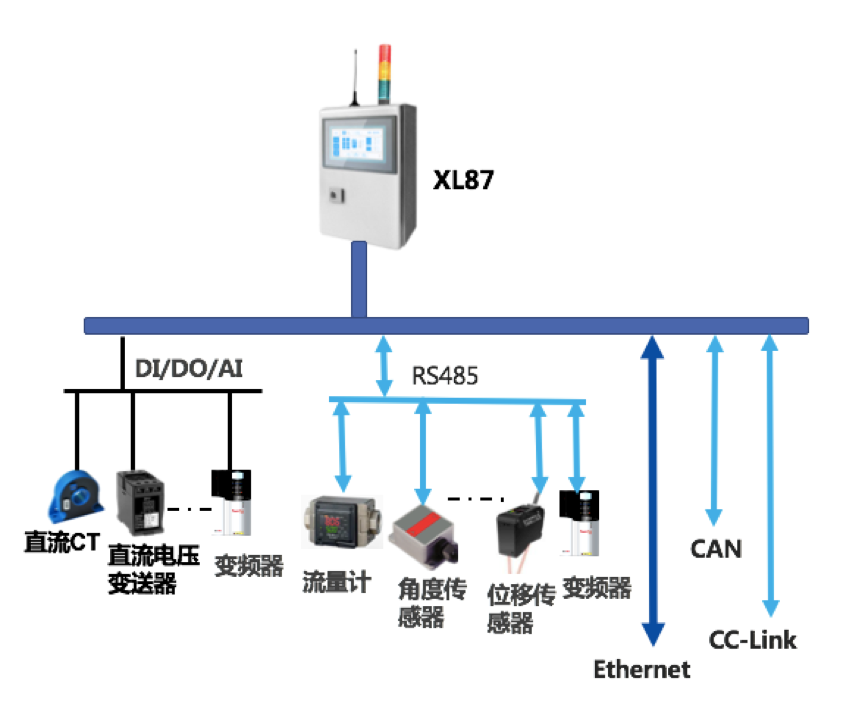

工藝參數采集方案示意


XL87智能采集終端,配置有 DI/AI/DO/AOEthernet,LoRa(無線)RS485、CANUSB等等接口,通過各種功能的傳感器,采集設備運行工藝數據;

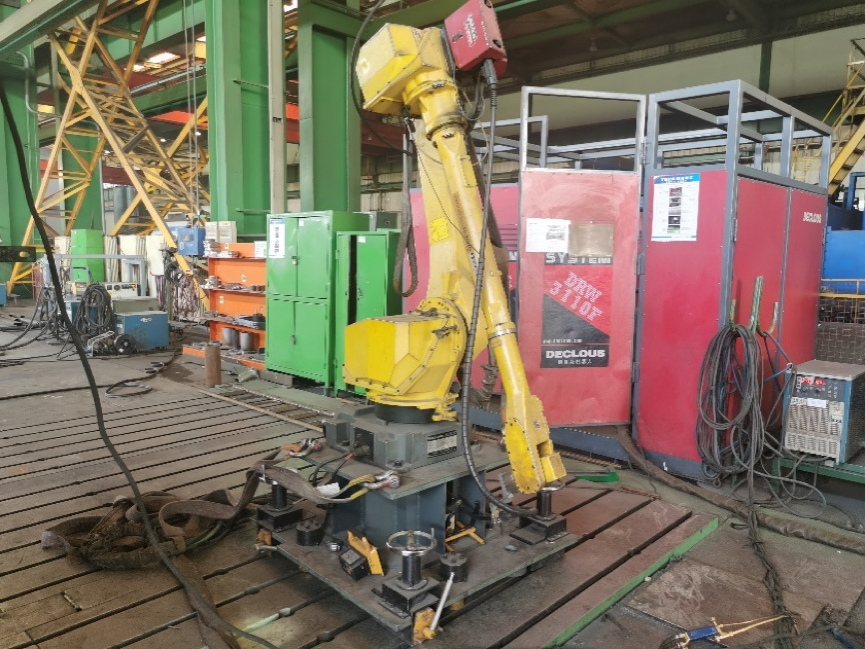

通過I/O接口,和相應的傳感器,采集發那科、龍門,等機器人的焊接電流、電壓數據;

通過RS485通信口,和相應的儀表,采集氣體消耗量、砂量,角度、轉速等數據據;

通過RS485通信口,和位移傳感器,采集進給量、待料時間,輸入是否是固定值參數;

并預留有共它通信接口,用于接入其它功能的傳感器、儀表。

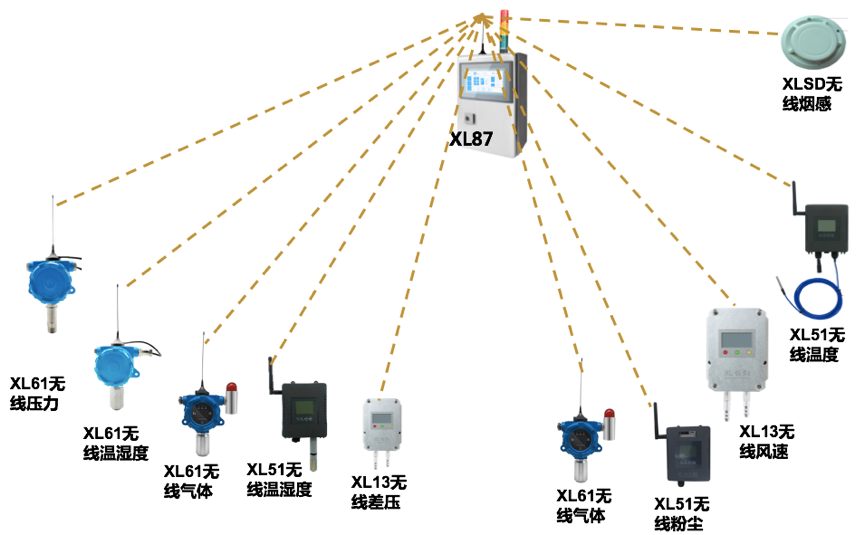

工藝參數采集方案示意


XL87智能采集終端,配置一路,LoRa無線通信接口,用于采集無線傳感器的數據。對于大型的機器設備,如數控等離子火焰切割機、烘干房、龍門機器人、噴漆房、試壓等等設備,選擇無線傳感器,將采集的工藝數據,無線上傳至XL87智能采集終端。



壓力、壓差、煙霧傳感器,溫度、可燃氣體、有毒有害氣體、粉塵、風速、溫濕度、壓縮空氣含水量,等參數,都配置無線傳感器進行采集;

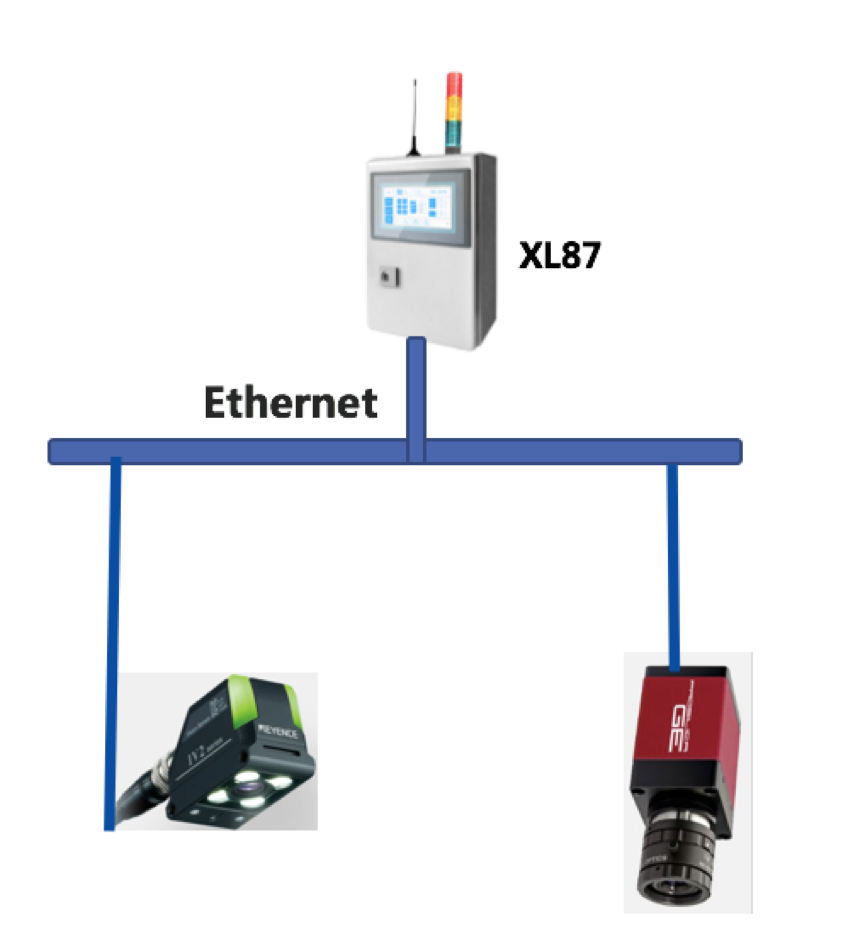

視覺檢測配置方案


XL87智能采集終端,配置有EthernetRS485、USB等等接口,支持多種通信協議,可直接采集視覺傳感器的信號,或是讀取視覺傳感器的數據;



選擇兩種視覺傳感器,一種視覺傳感器,用于判斷分析產品工藝質量;另一種視覺傳感器,用于噴漆房,判斷工作人員是否戴口罩;

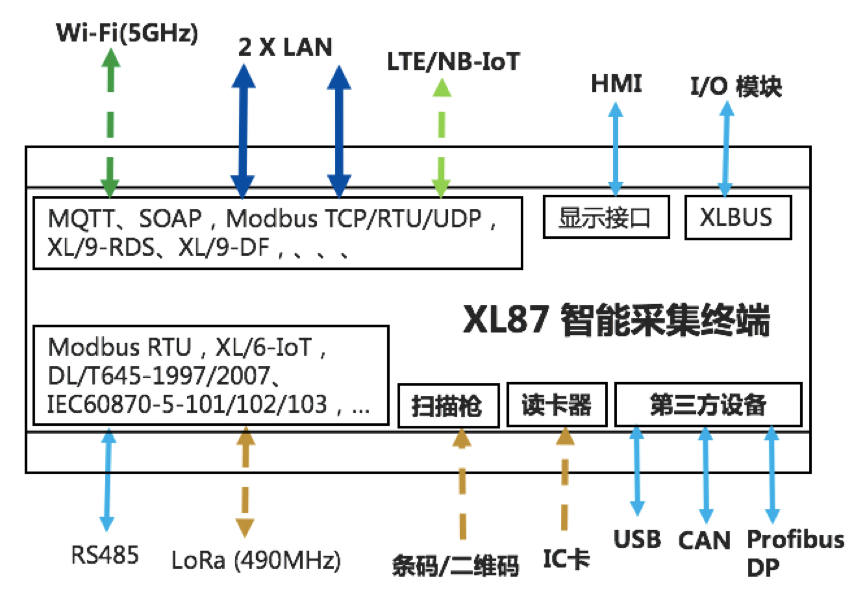

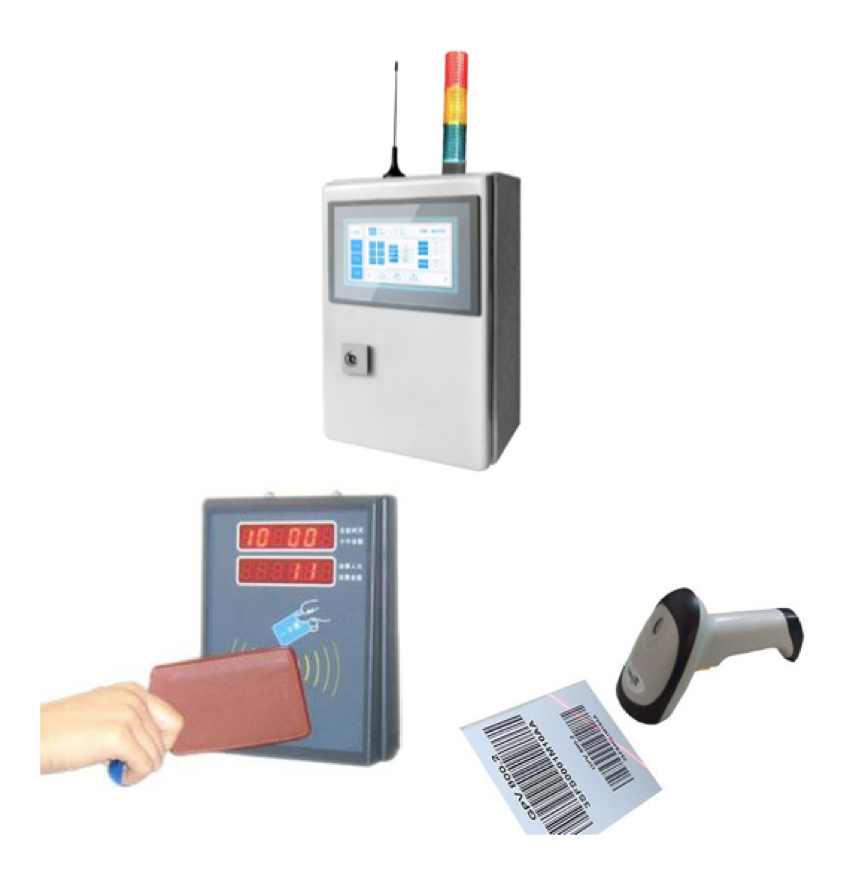

XL87智能采集終端


采集:設備運行狀態(啟動、停止、待機、故障、試機);設備運行工藝參數(壓力、溫度、流量、位移);設備能耗(電流、電壓、功率、電度、流量)

 讀取操作人員ID信息,記錄操作人員到、離機臺時間,統計工作時間;

 讀取物料編碼信息,記錄物料加工時間,統計產量;

 讀取模具編碼信息,記錄模具上、離機臺時間,統計模具沖壓次數,模具維修、更換預提醒;

 記錄、統計、分析:狀態變化時間及狀態持續時間;產量;設備OEE;各時段能耗;用戶需要的其它經濟性能指標計算;

 生產人員、物料,及設備運行狀態關聯后的數據,并生成歷史數據;








基于ARM Cortex-A8架構工業級處理器;Linux 操作系統;安裝My SQL數據庫,XL.Smart應用軟件;

可選配觸摸屏、聲光報警器;按現場需求,配置DI/DO/AI/AO模塊;

100/1000M雙以太網,Wi-Fi5GHz );

可配LTE通信接口;

可配LoRa無線通訊接口,通訊接口可任意配置為下行、上傳通信方式,無線讀取傳感、采集節點數據,或是上傳采集的數據。

支持RS485、Profibus/Profinet、CANUSB等通信接口,讀取第三方設備數據。

可選配掃描、讀卡等功能,并按用戶要求的技術參數供貨。

可按設備生產商的通信協議標準,開發相應的通信協議,讀取設備數據;

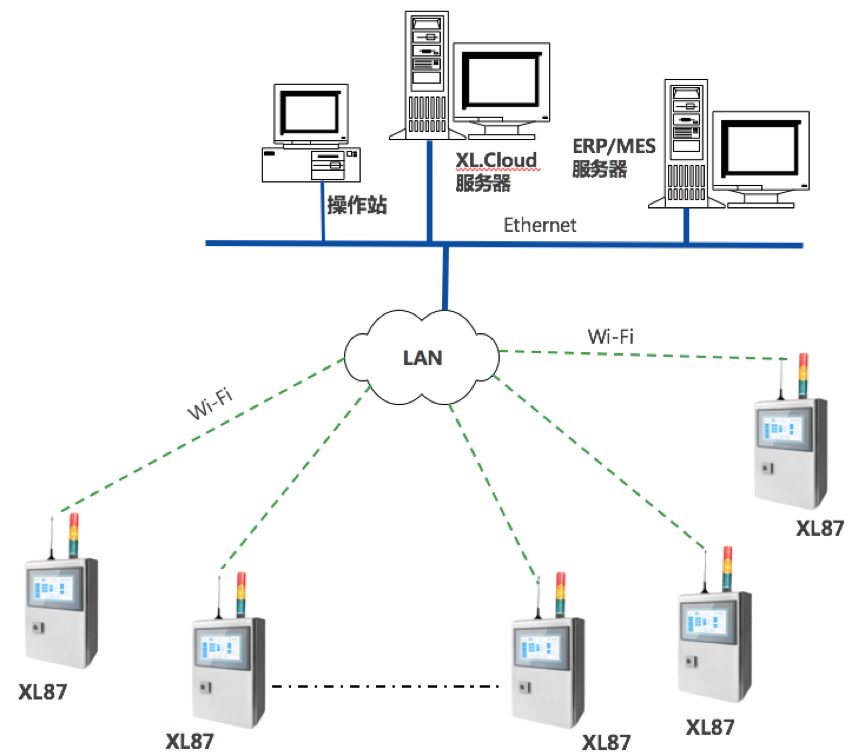

系統示意圖


     構建Wi-Fi網絡,傳輸設備運行數據

     系統由數據采集節點裝置XL87智能采集終端 、Wi-Fi無線通信網絡、監控中心服務器,及工廠數字化平臺XL.Cloud軟件構成;

 采集點獲取機器運行數據、工藝數據、產量數據、人員ID信息,無線上傳至局域網;

XL.Cloud平臺,通過局域網,獲取智能采集終端推送的數據;

 XL.Cloud,和XL87智能采集終端,都可將數據推送至,MES、ERP等系統;

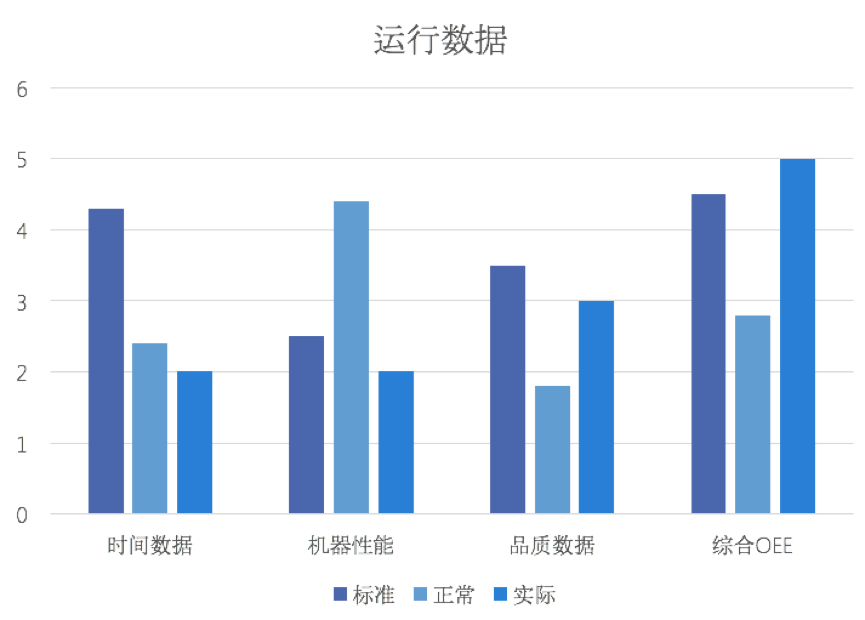

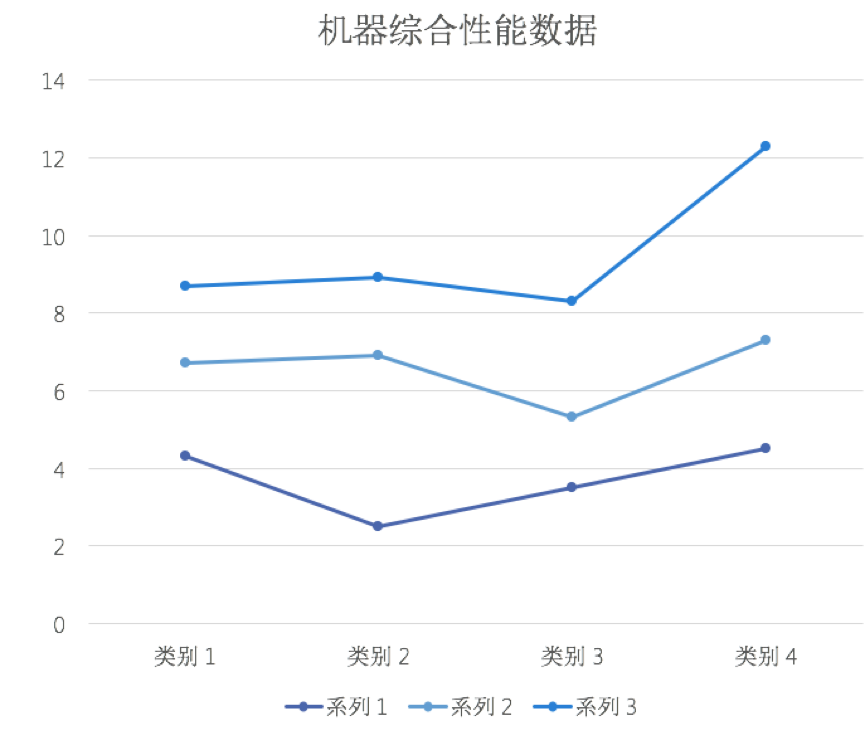

機器運行數據分析

從時間利用、機器性能(生產率)、產品品質,等三個方面,計算、分析,從時間稼動率、設備稼動率、品質稼動率,計算設備綜合效率OEE。

依據機器的初始性能,正常老化程度系數,以及實際的生產性能,計算、分析,機器的生產性能是否處在正常的標準狀態,數據可視化分析、展示機器的性能。

分析機器各狀態的占比時間,出現的頻次,計算分析操作人員的工作效率,生產計劃的優劣,用實際的運行數據可視化展示;

計算、分析總產量,不合格品等數據,可視化展示品質指標;

計算、分析,機器綜合效率OEE,生成綜合可視化數據報告。




機器運行管理


平臺根據不同的機器,構建不同的數據分析模型;

各管理崗位,依據數據,從時間利用、機器性能(生產率)、產品品質,等方面,采取切實有效的措施,提升機器生產運行效率;

通過持續的改進、優化,讓機器各項指標都運行在更好的狀態。

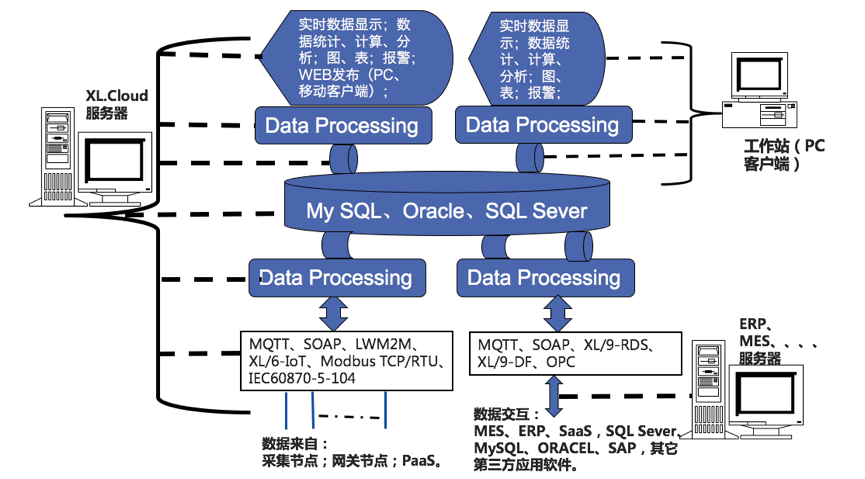

XL.Cloud 系統功能示意圖
